LFLL - Lyon Saint-Exupéry

Manuel d’exploitation de

« Lyon Saint-Exupéry »

LFLL

Avertissement : ce document est exclusivement réservé à la simulation aérienne et particulièrement aux pilotes et contrôleurs du réseau IVAO. Il ne doit en aucun cas être utilisé dans l’aviation réelle.

Mises à jour :

Date	Indicatif	Détail de la mise à jour
14/05/2026	2605	Ajout des LoAs au paragraphe 6

31



1. Généralités

---

L'aéroport de Lyon St-Exupéry est le 5e aéroport français au vu du nombre de passagers transportés. Ils étaient un peu plus de 10,4 millions à avoir arpenté les 3 terminaux de la plateforme. Anciennement dénommé Lyon Satolas, le terrain de 2000ha est situé à l’est de Lyon, stratégiquement positionné entre la vallée du Rhône et de la Saône, à proximité de la Suisse et de l’Italie. Une quarantaine de compagnies de transport commercial de passagers ainsi qu’une dizaine de compagnie spécialisé dans le transport de fret desservent l’aéroport.

Code OACI	LFLL
Nom de l’aéroport	Lyon Saint-Exupéry
Altitude du terrain	821ft (30 hPa)
Déclinaison magnétique	2.6°E (25)
Piste	35 L/R ; 17 L/R

2. Contrôler la plateforme

---

2.1 Les positions de contrôle

Position	Identifiant	Fréquence	Horaire (UTC)	FRA[1]
Saint-Exupéry Prévol (en fonction des règles ATC §4 disponibles ici)	LFLL_DEL	121.655	00:00 – 24:00
Saint-Exupéry Sol	LFLL_GND	121.830	00:00 – 24:00
Saint-Exupéry Tour	LFLL_TWR	120.455	00:00 – 24:00
Lyon Approche	LFLL_APP	136.075	00:00 – 24:00
Marseille Contrôle Est	LFMM_E_CTR	127.905	00:00 – 24:00
Marseille Contrôle Ouest	LFMM_W_CTR	132.365	00:00 – 24:00
Marseille Contrôle	LFMM_CTR	128.850	00:00 – 24:00

Aucun dégroupage n’est prévu sur les positions Sol, Tour et Approche. Des exceptions peuvent être éventuellement accordées par le staff de la Division France dans le cas d’événements particuliers comportant une quantité de trafic très importante.

RAPPEL :
Si un ATC ouvre une position supérieure au sol, il doit contrôler toutes les positions inférieures non ouvertes dans la mesure de ses compétences et de la densité du trafic.

CONSEIL SUR IVAO :
Il est préférable que votre première expérience sur l’aéroport se fasse sur une position tour ou sol, afin de vous familiariser avec le terrain et ses spécificités.

^[1] Sur certaines positions de contrôle, des FRA (Facility Rating Assignments) s'appliquent. Cela signifie que le contrôleur doit avoir qualification minimale pour être autorisé à ouvrir la position. Par exemple, pour ouvrir la position LFLL_APP il est nécessaire d’avoir la qualification ADC ou supérieure. Cela signifie que si vous êtes AS1 ou AS2, vous pouvez vous connecter en position GND et TWR sur ce terrain, mais que vous ne pourrez pas vous connecter en APP ni en CTR.

2.2 Les outils de contrôle

2.2.1 Aurora

Charger le secteur «CRNA SE - SIV Lyon» comprenant l'aérodrome de Bastia et ses environs, contenu dans l'ensemble « FR – France - All Sectors »

Le manuel d’utilisation d’Aurora est disponible via ce lien.

2.2.2 L'information aéronautique (AIP)

Accédez à la version numérique des cartes et de l'information aéronautique de l'aéroport via ce lien.

2.3 ATIS

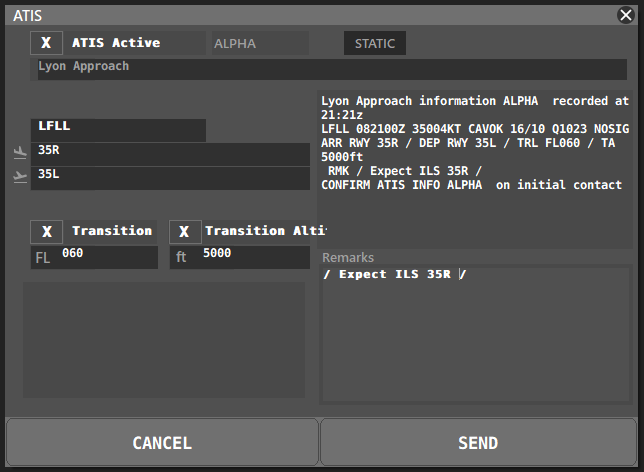

Votre ATIS doit être rempli en anglais. Respectez le format donné :

• Nom de votre position : Saint-Ex Ground/Tower, Lyon Approach
• Station METAR : LFLL
• La ou les pistes en service pour le décollage : 35L ou 17R
• La ou les pistes en service pour l’atterrissage : 35R ou 17L
• TL (Transition Level) : FL 060 (1013<QNH<1048) ou FL 070 (977<QNH<1012)
•        TA (Transition Altitude) : ft 5000
• Insérez dans la case « Remarks » toute information utile aux pilotes (en anglais), telle que l’heure prévue de fin de votre session, les départs/arrivés standards ou l’approche en utilisation, la présence de conditions SVFR ou si le Service d’Information de Vol n’est pas fourni ou s’il l’est en mode dégradé.

L’ATIS Vocal fait l’objet de Règles spécifiques en Division France, celles-ci sont consultables sur ce lien. Le manuel d’utilisation de l’ATIS Vocal se trouve sur ce lien.

RAPPEL :
Le contrôleur Tour est le seul responsable du choix de la piste en service qu’il effectue en fonction du vent et des contraintes opérationnelles (minima approche, procédures moindre bruit). Coordonner votre choix avec l’Approche, notamment dans le cas d’un changement de piste en service pendant la séance.

 Le contrôleur Approche est le seul responsable du calcul du niveau de transition qu’il effectue en fonction du QNH.

CONSEIL SUR IVAO :
Évitez des consignes triviales et peu réalistes dans les commentaires de votre ATIS.

Par exemple, il n’est pas conseillé d’indiquer « Have charts on board » : d’une part c’est une évidence et, d’autre part, ce n’est pas parce que vous l’avez indiqué que les pilotes respecteront votre consigne. Cependant, un petit message de bienvenu, bien que pas réaliste, peut être considéré comme un élément de convivialité et n’est pas gênant.

Le contrôleur Tour, quand il est connecté, est responsable de l’édition de l’ATIS sur Aurora. Il doit coordonner avec le contrôleur Approche le niveau de transition ainsi que tout commentaire à inclure dans la case « Remarks » que l’Approche estime pertinent.

En ce qui concerne les NOTAM réels, respectez la règle ATC FR-1 telle qu’elle est appliquée en division France.

3. Description de l’aérodrome

---

3.1 Les aires de trafic

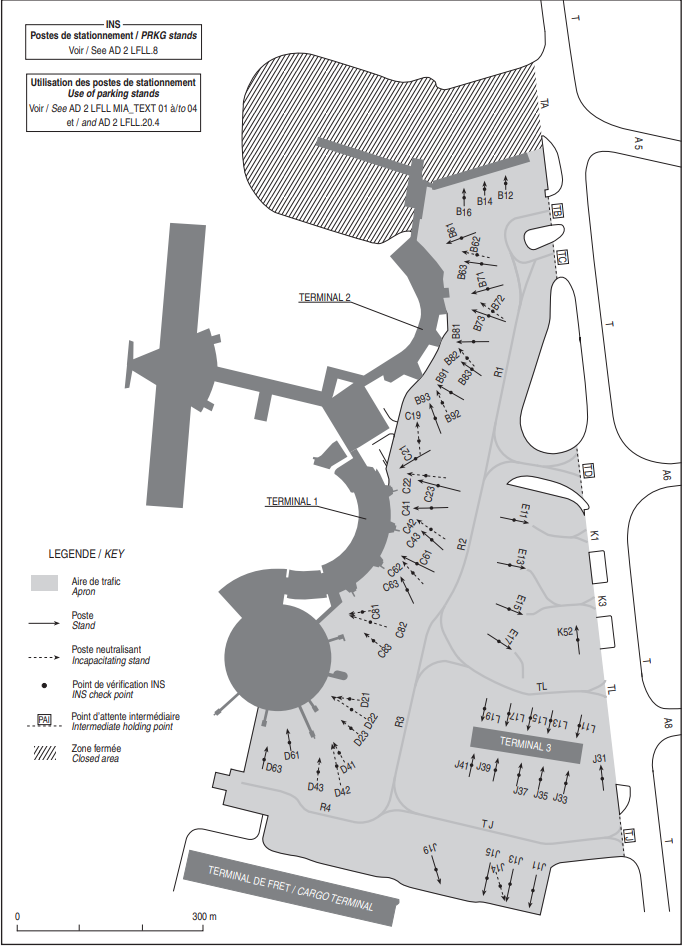

L’aire de trafic de l’aéroport est desservie principalement par le taxiway T. Le stationnement des avions est réparti entre les 3 terminaux principaux capable d’accueillir tous types d’avions.

Un parking cargo est présent au sud du terminal 3 sur les aires J.

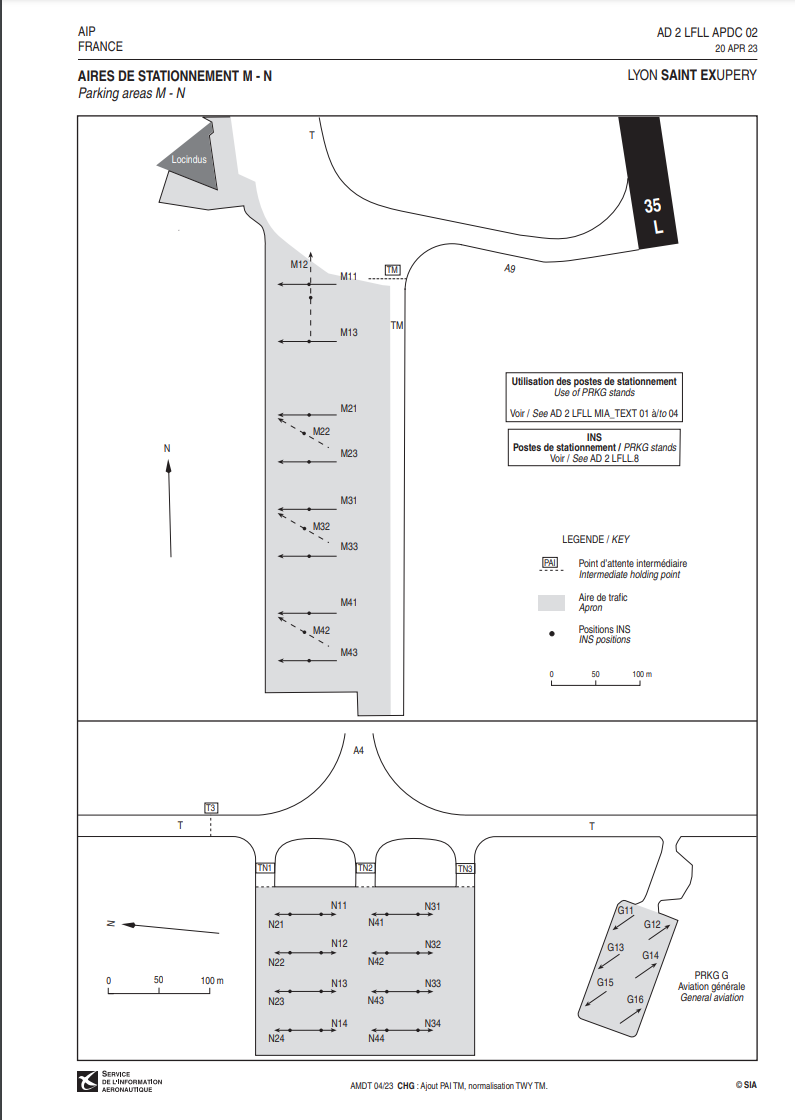

Une aire dédiée à l’aviation générale se situe quant à elle au parking G entre les parking N et les postes A fermés à ce jour..

Attribution recomandée des portes en fonction des compagnies réelles :

Terminal	Postes	Compagnie
Terminal 1	Postes C (Hors C82/D22 et hors C81/C83)	Air France, Air Corsica, Austrian, Ent Air, KLM, Chalair
	Postes D et C81/C83 (Hors C82/D22)	Air Algérie, British Airways, Brussels Airlines, Iberia, Lufthansa, Nouvel Air, Tunisair, Turkish Airlines
	C82/D22 (Gros porteurs)	Air Canada, Emirates, Qatar Airways
Terminal 2	Tous postes	Air Arabia, ASL Airline, British Airways (L'hiver uniquement en charter), Volotea
Terminal 3	Tous postes	Air France, Aer Lingus, Easyjet, Pegasus, Transavia, Wizz Air, Vueling
Cargo	J11/J13/J14/J15/J19	N/A
Parking Aviation Générale	Parking G	N/A

* Les postes A sont désormais fermés et ne sont plus utilisés ainsi que les poste B12, B14 et B16.

* Attention au repoussage sur les postes suivants :
B61 : repoussage interdit face au sud et à l'est ;
B62, B63 et B71 : repoussage interdit face au sud et à l'ouest ;
B72 et B73 : repoussage interdit face au sud ;
J31, K52, L11 et L13 : repoussage interdit face à l'ouest .

* Les avions gros porteurs occupent deux postes, les plus couramment utilisés sont D22 (condamnant D23 et D21) et C82 (condamnant C81 et C83).

CONSEIL SUR IVAO :
Pour plus de réalisme, essayez d’assigner, dans la mesure du possible, une place de stationnement aux trafics à l’arrivée et évitez de faire « rouler à convenance ».

3.2 Les voies de roulage

Les voies de roulage sont assez simples à Saint-Exupéry.  Le taxiway T parallèle à la piste 35L/17R dessert les 3 terminaux ainsi que les postes cargo et le parking de l'aviation général.

La plupart des avions peuvent rouler sur l'ensemble des taxiways, exception faite de l'A380 et du B747-800 et de l'AN124 (voir carte ci-dessous).

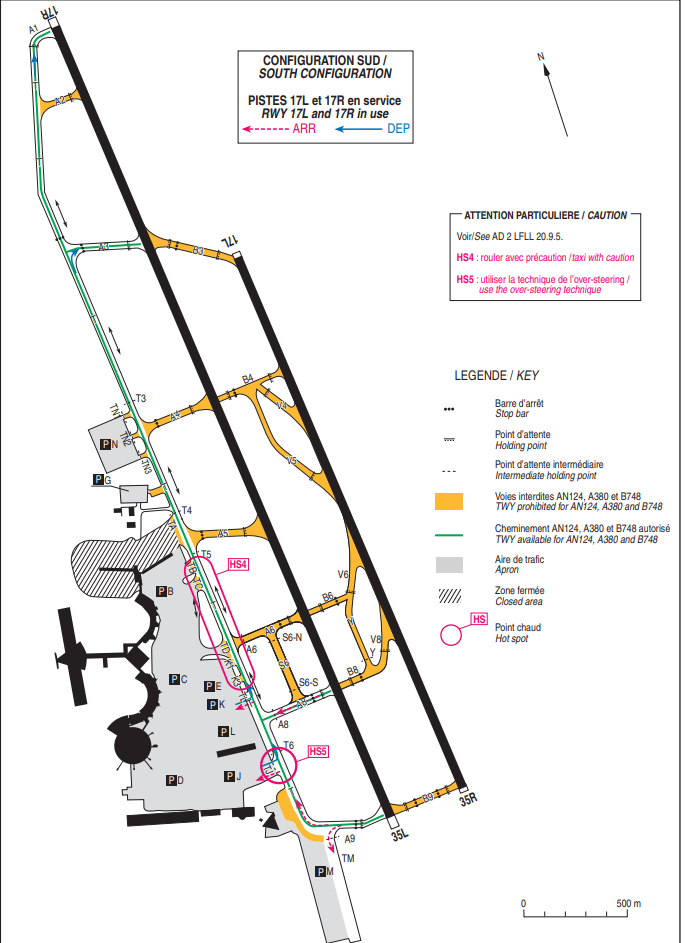

Configuration 17R/L :

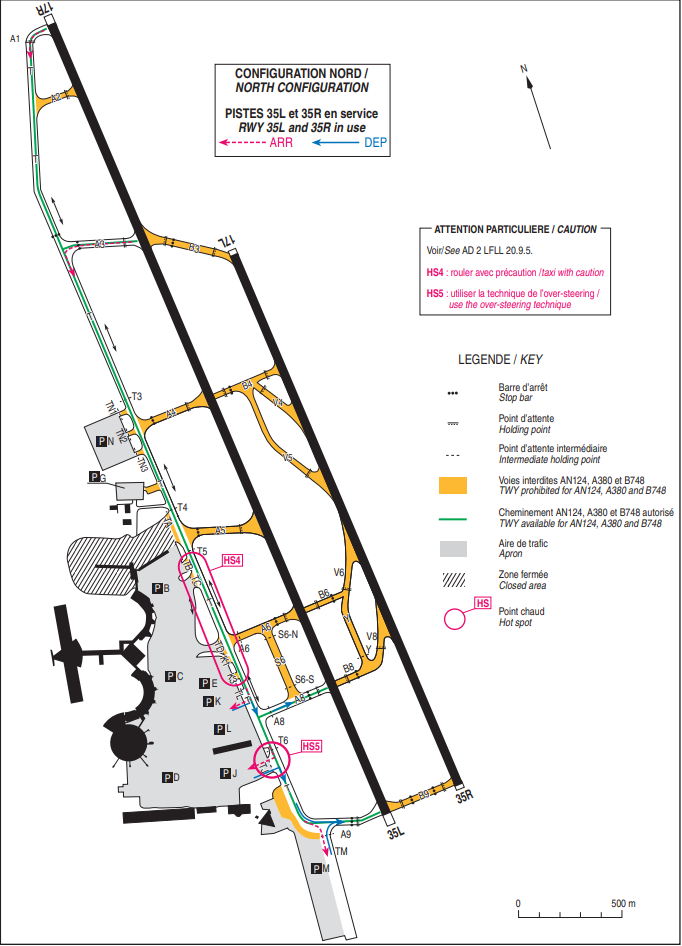

Configuration 35R/L :

RAPPEL :
La gestion du trafic en manœuvre sur le tarmac et les voies de roulages est de la responsabilité du contrôleur Sol (GND). En particulier, il approuve le repoussage et ordonne le roulage des aéronefs jusqu’au point d'attente.

Sur la plateforme de Saint-Exupéry, c’est également lui qui délivre les clairances de départ si la fréquence prévol n'est pas ouvert. Sa juridiction s’étend du parking ou de la porte jusqu’aux points d’attente de la piste 35L/17R.

Important : Les taxiways B et V situés entre les pistes 35L/17R et 35R/17L sont de la responsabilité de la tour.  Le sol ne gère pas non plus les évolutions sur la piste.

3.3 La piste

Caractéristiques principales des pistes :

Piste	QFU	Dimensions	TORA	TODA	ASDA	LDA
35L	353	4 000 m x 45 m	4 000 m	4 000 m	4 000 m	4 000 m
17R	173		4 000 m	4 000 m	4 000 m	4 000 m
35R	353	2 670 m x 45 m	2 670 m	2 670 m	2 670 m	2 670 m
17L	173		2 670 m	2 670 m	2 670 m	2 670 m

La configuration préférentielle est : face au nord avec la 35L au départ et la 35R à l’arrivée.

Cependant, le contrôleur doit savoir répondre de manière adéquate si un pilote demande une autre piste ou procédure que prévu dans l’ATIS.

Attention ! A Lyon Saint-Exupéry, les pistes 35L/17R et 35R/17L sont interdépendantes. Les décollages et atterrissages en simultanés sont interdits.

Distances de décollage  disponibles au croisement des voies de roulage :

Piste	Point d'attente	Type d'aéronef	Distance (TORA)
35L	A4	Légers	1 910 m
	A5	Légers	2 570 m
	A6	Turbopropulseurs, jets légers et appareils MC	3 020 m
	A8	Appareils MC et gros porteurs « légers »	3 400 m
	A9	Gros porteurs	4 000 m
35R	B9	Tous aéronefs	2 670 m
17R	A4	Léger, turbopropulseurs, jets	2 090 m
	A3	Turbopropulseurs, jets légers et appareils MC	2 870 m
	A2	Appareils MC et gros porteurs « légers »	3 660 m
	A1	Gros porteurs	4 000 m
17L	B3	Tous aéronefs	2 670 m
	B4	Léger, turbopropulseurs, jets	2 090 m

4. Description de la CTR

---

La CTR de Saint-Ex est de classe D et a une forme plutôt verticale et s’étend de la surface (SFC) à 2 500 ft. La présence de la CTR de Lyon Bron à l’ouest demande de la coordination et de l’anticipation, en particulier pour les trafics en transit ouest/est.

À noter que pour l'aéroport de Saint-Exupéry, la référence pour CAVOK est établie à 5 190 ft sol (AIP).

RAPPEL :
La pénétration d’un espace de classe D est soumise à clairance et le contact radio entre pilotes et ATC y est obligatoire. Également, l’ATC est responsable de la séparation entre IFR et l’information de trafic entre IFR et VFR et entre VFR.

Il est rappelé que ce sont les pilotes en VFR qui assurent leur propre séparation. Par conséquent, l’information de trafic est la condition indispensable pour que les pilotes en VFR puissent maintenir eux-mêmes un espacement suffisant.

4.1 Le circuit d’aérodrome

Le circuit d’aérodrome s’effectue comme publié, sauf autorisation contraire du contrôle.

Piste	Main	Altitude (QNH)	Remarques
17 L/R	Gauche	1 800 ft	En cas de fort trafic, il est possible d’effectuer des circuits d’aérodrome et d’attente à l’ouest et l’est des installations entre MS et TW ainsi qu’en EA et TE.
35 L/R	Droite

4.2 Les entrées/sorties/transits en CTR

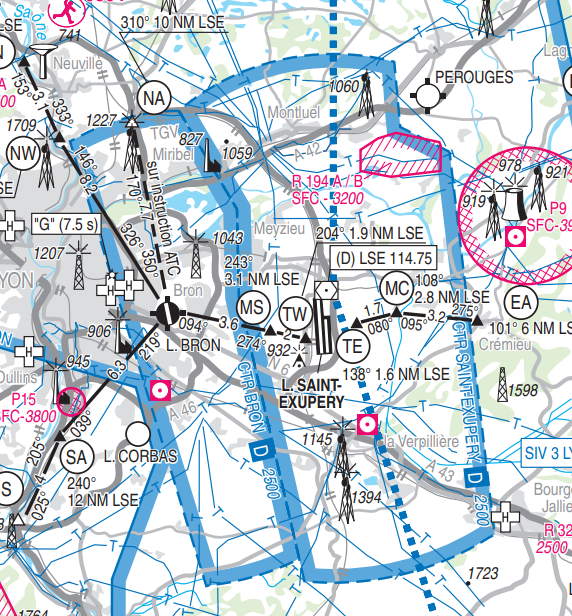

La CTR est pourvue de points de report VFR, dont certains sont visibles sur l'image de la CTR plus haut. Les points de report sont les suivants et sont communs aux avions et hélicoptères :

Point	Nom
N	Gare de triage de SAINT GERMAIN AU MONT D’OR
NA	Intersection de A46/TGV/D1083
NW	Barrage de COUZON
S	Échangeur routier de CHASSE SUR RHONE
SA	Gare de triage de FEYZIN
MS	Rond point routier Sud-Est de GENAS
TW	Rond point de l’EUROPE
TE	Travers Est de SAUGNIEU
MC	Stade de CHAVAGNEUX
EA	Rond point Ouest de CREMIEU

4.3 Le VFR spécial

Les conditions de vol VFR spécial dans la CTR correspondent aux minimas de la réglementation, sans aucune spécificité locale.

RAPPEL :
Dans une CTR, en conditions VFR spécial, l’ATC est également responsable de la séparation entre VFR spécial et IFR. Pour ce faire, le passage par les points de report et le suivi des itinéraires VFR devient obligatoire.



CONSEIL SUR IVAO :
Il est courant qu’en situation de météo défavorable (absence des VMC), certains pilotes désactivent la météo réelle sur le simulateur pour pouvoir voler sur la plateforme. Dans ce cas, l’ATC doit avoir confirmation de la part du pilote qu’il va évoluer en conditions VMC.

4.4 La gestion des hélicoptères

Rien n'interdit un hélicoptère de venir se poser ou repartir de Saint-Exupéry cependant, ces derniers utilisent les pistes et voies de taxiways du terrain. L'aéroport de Saint-Exupéry ne dispose ni de FATO ni de parking spécifique pour les hélicoptère ni de point de VFR réservés à ces derniers.

5. Description des TMA, CTA et SIV

---

La TMA et la CTA font partie intégrante de la FIR de Marseille (LFMM). Elles sont contiguë aux FIRs de Paris (LFFF) et Genève (LSAG).

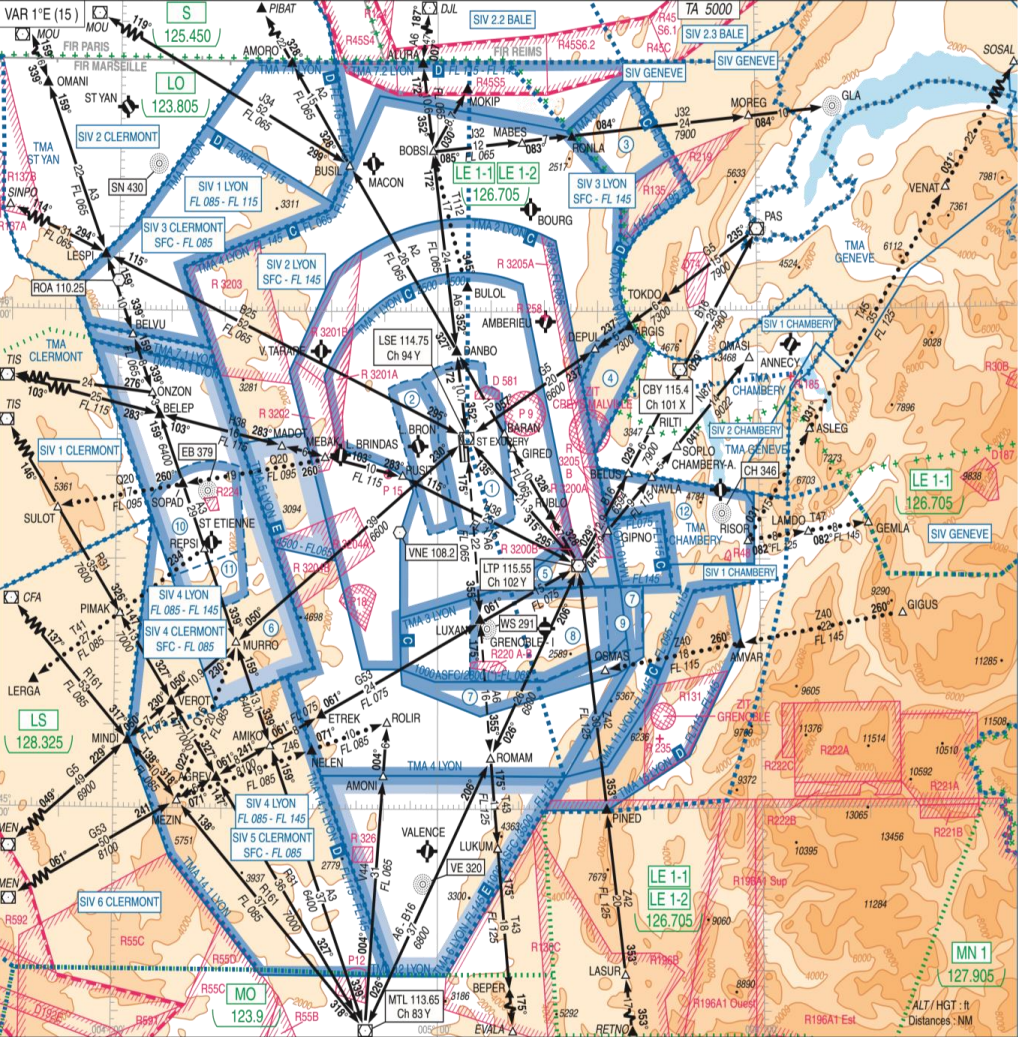

La carte suivante et le tableau liste l’ensemble des TMA qui compose l’espace aérien géré par l'Approche, leurs limites verticales et horizontales.

L'approche de Lyon gère également l'approche de Chambéry (qui inclue les terrains de Chambéry LFLB et Annecy LFLP) quand cette dernière est fermée.

Le SIV est également assuré par l'approche de Lyon.

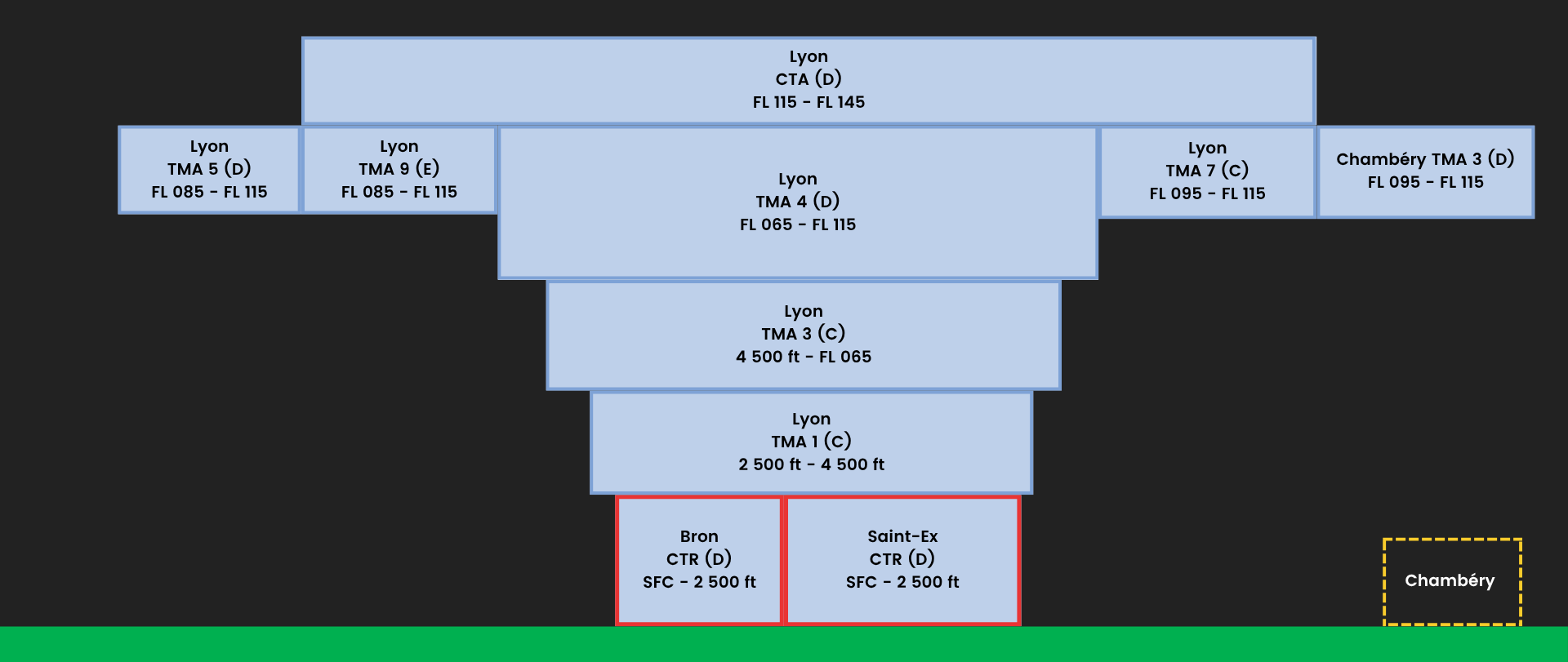

Vue des espaces centrés sur St-Exupery et Bron vers le nord :

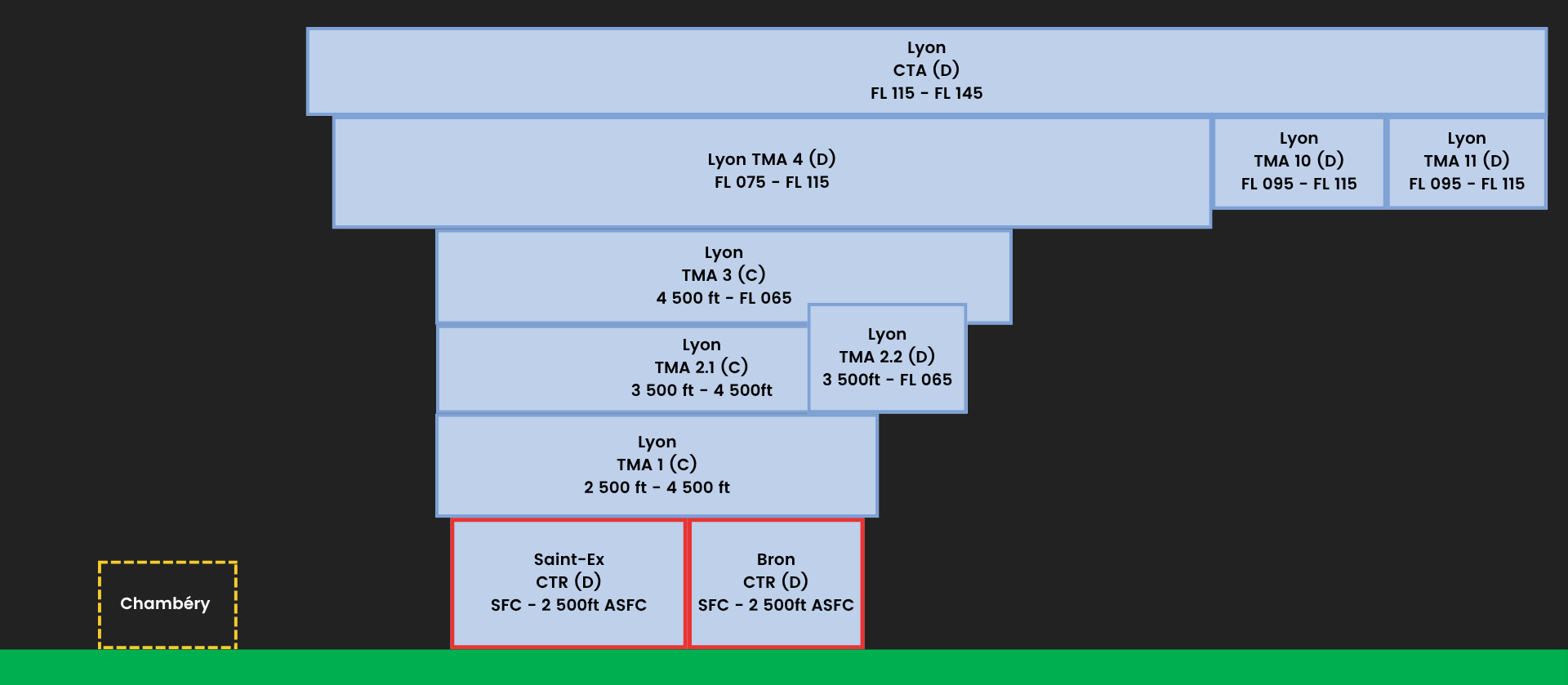

Vue des espaces centrés sur St-Exupery et Bron vers le sud :

RAPPEL :
Pour les TMA/CTA dont les espaces sont de classes C et D, leur pénétration est soumise à clairance, le contact radio entre pilotes et ATC y est obligatoire.

Dans les espaces de classe C, l’ATC doit assurer la séparation IFR/IFR et IFR/VFR ainsi que l’information de trafic entre VFR/VFR.

Dans les espaces de classe D, l’ATC doit assurer la séparation IFR/IFR ainsi que l’information de trafic entre IFR/VFR et VFR/VFR.

Pour les TMA/CTA dont les espaces sont de classes E, le contact radio n’est pas obligatoire pour les VFR, aucune clairance n’est nécessaire pour y pénétrer et l’information de trafic est fournie autant que possible. La séparation est assurée comme en classe D.

Enfin, le reste du SIV en dehors de la TMA/CTA est un espace de classe G où seuls les services d'information de vol et d'alertes sont rendus et le contact radio n’est pas obligatoire.

CONSEIL SUR IVAO :
Sur IVAO, la gestion de la TMA (Terminal Control Area), de la CTA (Control Traffic Area) et du SIV (Secteur d’Information en Vol) est assurée par le contrôle d’Approche (APP).

Compte tenu du plafond de la TMA/CTA (FL 145), le contrôleur d’approche n’est pas autorisé à délivrer une clairance d’altitude supérieure au FL 140. Par ailleurs, il devra coordonner le niveau de transfert avec le CCR (Marseille Control).

Enfin, attention aux plafonds des différentes TMA/CTA et à la classe d’espace correspondante pour savoir quels services vous devez/pouvez rendre aux pilotes. Par exemple, il serait totalement inutile de faire un « force act » à un pilote qui décolle de LFXA pour aller à LFHS car il vole en classe G sous 4 500ft, sans obligation de contact radio. En revanche, il n’est pas rare que les pilotes appellent spontanément l’approche pour profiter du service rendu par le contrôleur.

5.1 Les zones réglementées du réseau

Le secteur de Lyon comporte plusieurs zone réglementée activable sur le réseau :

Indicatif	Plancher	Plafond	Activité
LF - R 45 S4	800 ft	FL 065	Activités spécifiques Défense. Entrainement très grande vitesse, très basse altitude. Le pilote n'assure pas la prévention des collisions.
LF - R 45 S5	800 ft	5 000 ft
LF - R 45 S6.2	SFC	800 ft

CONSEIL SUR IVAO :
Les zones interdites (P) sont considérées comme toujours actives sur IVAO.

Les zones restreintes (R) et dangereuses (D) sont considérées par défaut comme inactives sur IVAO. Le Département SO est responsable de leur activation.

Les pilotes et contrôleurs sont informés de l’activation des zones via un bulletin d’information ou un NOTAM publié sur ce lien.

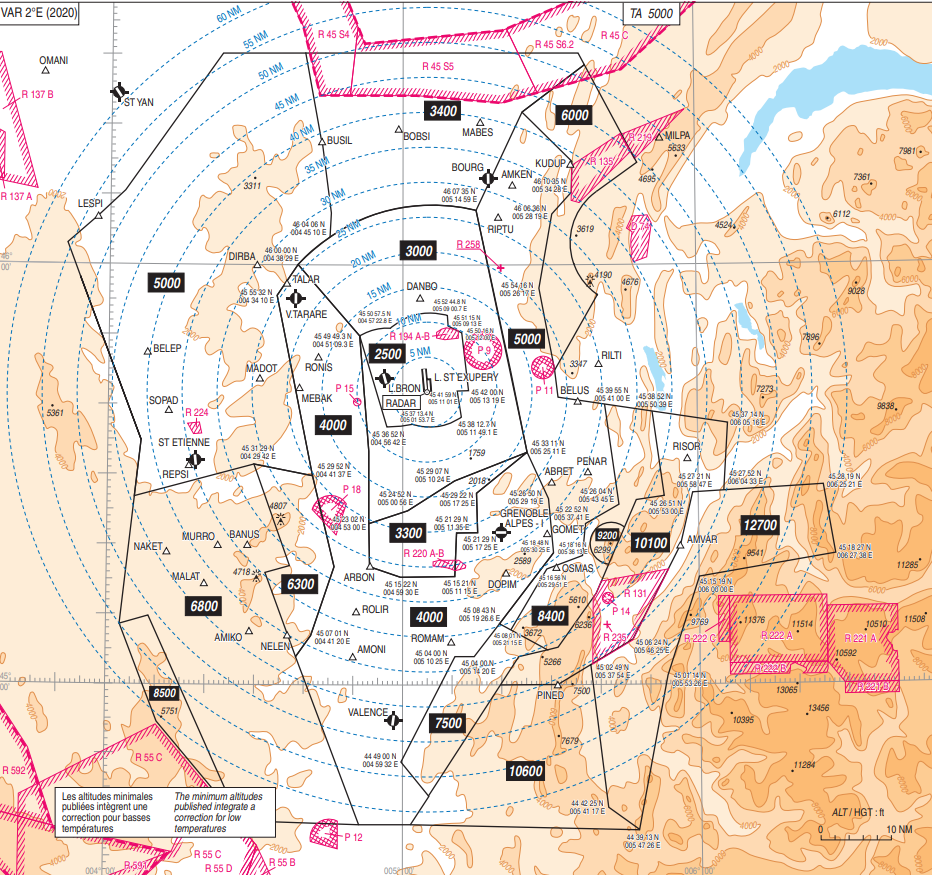

5.2 Altitudes Minimales de Guidage (AMG)

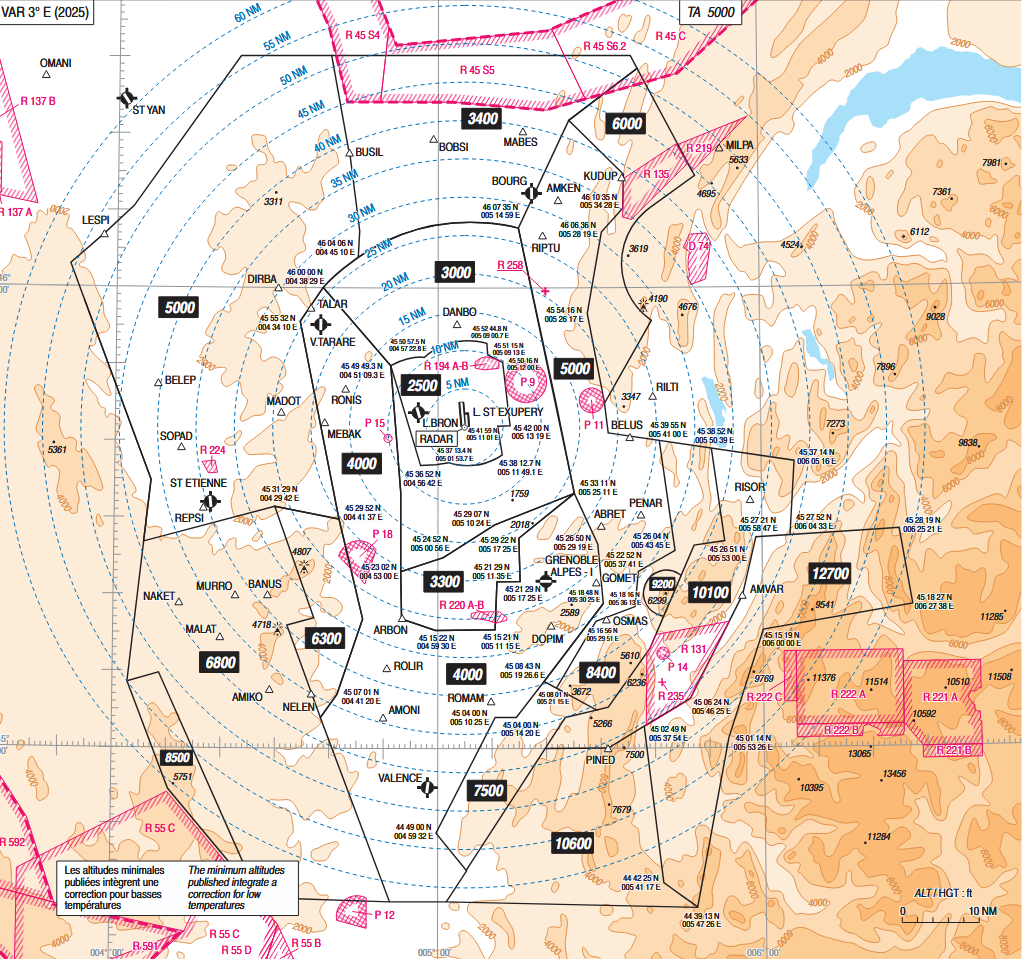

Les AMG sur la plateforme de Lyon sont particulières et nécessite la plus grande attention en raison de la présence de relief à l'Est du terrain mais également au sud ouest.

Attention également à la zone à 3 300 ft située au sud du terrain lors de guidage radar et ce au moment de l'interception de l'ILS.

5.3 Les procédures de départ

Les itinéraires normalisés de départ (SID, Standard Instrument Departure) sont décrits dans les tableaux suivants :

SID
Piste	SID	Type	Niveau Initial	Remarques
17 R/L	ALURA 8S	RNAV	FL 070	N/A
	BELEP 8S
	BELUS 8S			RFL < 120
	BUSIL 8S			N/A
	MABES 8S
	MADOT 8S
	MOKIP 8S
	MURRO 8S
	REPSI 8S
	ROMAM 8S
	RISOR 8S
35 L/R	ALURA 8N	RNAV	FL 070	N/A
	BELEP 8N
	BELUS 8N
	BUSIL 8N
	MABES 8N
	MOKIP 8N
	MURRO 8N
	REPSI 8N
	ROMAM 8N
	RISOR 8N

*Les SID BELEP, MURRO, REPSI, RISOR et ROMAM sont interdits aux aéronefs à piston ou équipés de turbopropulseurs de 06h00 à 22h00 (heures locales de départ du point de stationnement).

VOL NON RNAV :
Le pilote d'un aéronef non capable de suivre un SID RNAV 1 doit doit le signaler au prévol et s'attendre à un départ omnidirectionnel (voir ci-dessous) suivi d'un guidage radar vers le point choisi(correspondant à un SID RNAV publié).

Départs omnidirectionnels :

Piste	Départ omnidirectionnel
17 R/L	Clairance avant décollage : ‘’Montez dans l’axe vers le niveau assigné, à 5 000 ft suivre le cap ou la route spécifiée’’. Pente ATS : 7% jusqu’à 5 000 ft AMSL. En cas d’impossibilité le pilote doit en aviser le contrôle.
35 L/R	Clairance avant décollage : ‘’Montez dans l’axe vers le niveau assigné, à 5 000 ft suivre le cap ou la route spécifiée’’. Pente ATS : 7% jusqu’à 5 000 ft AMSL. En cas d’impossibilité le pilote doit en aviser le contrôle.

CONSEIL SUR IVAO :
Sur IVAO, il est assez rare qu’un pilote demande un départ omnidirectionnel. Cependant, lorsque ceci arrive, il faut savoir répondre positivement et correctement. Lorsque la clairance de départ est donnée par le GND ou la TWR et l’APP est présent, il faut coordonner avec lui la procédure à communiquer au pilote lors de la clairance de départ.

5.4 Les procédures d’arrivée

Les itinéraires normalisés d’arrivée (STAR, Standard Terminal Arrival Route) sont décrites dans les tableaux suivants :

STAR
Piste	STAR	Type	IAF	Restrictions
17 L/R	AMVAR 9S	RNAV	GOMET	FL 100
	PINED 9S
	FEDZI 9S		TALAR	FL 070
	LESPI 9S
	MEZIN 9S		ARBON	FL 100
	MTL 9S
	MILPA 9S		RIPTU	FL 070
35 R/L	AMVAR 9N	RNAV	GOMET	FL 100
	PINED 9N
	FEDZI 9N		TALAR	FL 070
	LESPI 9N
	MEZIN 9N		ARBON
	MTL 9N
	MILPA 9N		RIPTU

5.5 Les procédures d’approche

5.5.1 Approches initiales

Les procédures finales d’approche (INA) sont :

INA
Piste	Indicatif
17 R/L	GOMET 3S
	TALAR 3S
	ARBON 3S
	RIPTU 3S
35 R/L	GOMET 3N
	TALAR 3N
	ARBON 3N
	RIPTU 3N

5.5.2 Approches finales

Les procédures finales d’approche (FNA) sont :

FNA
Piste	Approche	IF/IAF	Balises	FAF (Altitude)
17L	ILS/LOC*	EKMEP	LSS (109.1)	7 NM LSS (3 000 ft)
	RNP		N/A	FL17L 6.8 NM (3 000 ft)
	VOR	N/A	LSE (114.75)	6.9 NM LSE (3 000 ft)
17R	RNP*	ARPOB	N/A	FL17R 6.9 NM (3 000 ft)
	VOR	N/A	LSE (114.75)	6.9 NM LSE (3 000 ft)
35R	ILS/LOC*	INGUV	LSN (111.5)	6.9 NM LSN (3 000 ft)
					RNP	N/A	FL35L  6.7 NM (3 000 ft)
					VOR	N/A	LSE (114.75)	8.8 NM LSE (3 000 ft)
					35L	ILS/LOC*	NEGPU	SAN (110.75)	6.9 NM SAN (3 000 ft)
	RNP		N/A	FL35R 6.7 NM (3 000 ft)
	VOR	N/A	LSE (114.75)	8.8 NM LSE (3 000 ft)

Les procédures préférentiels sont noté avec : *

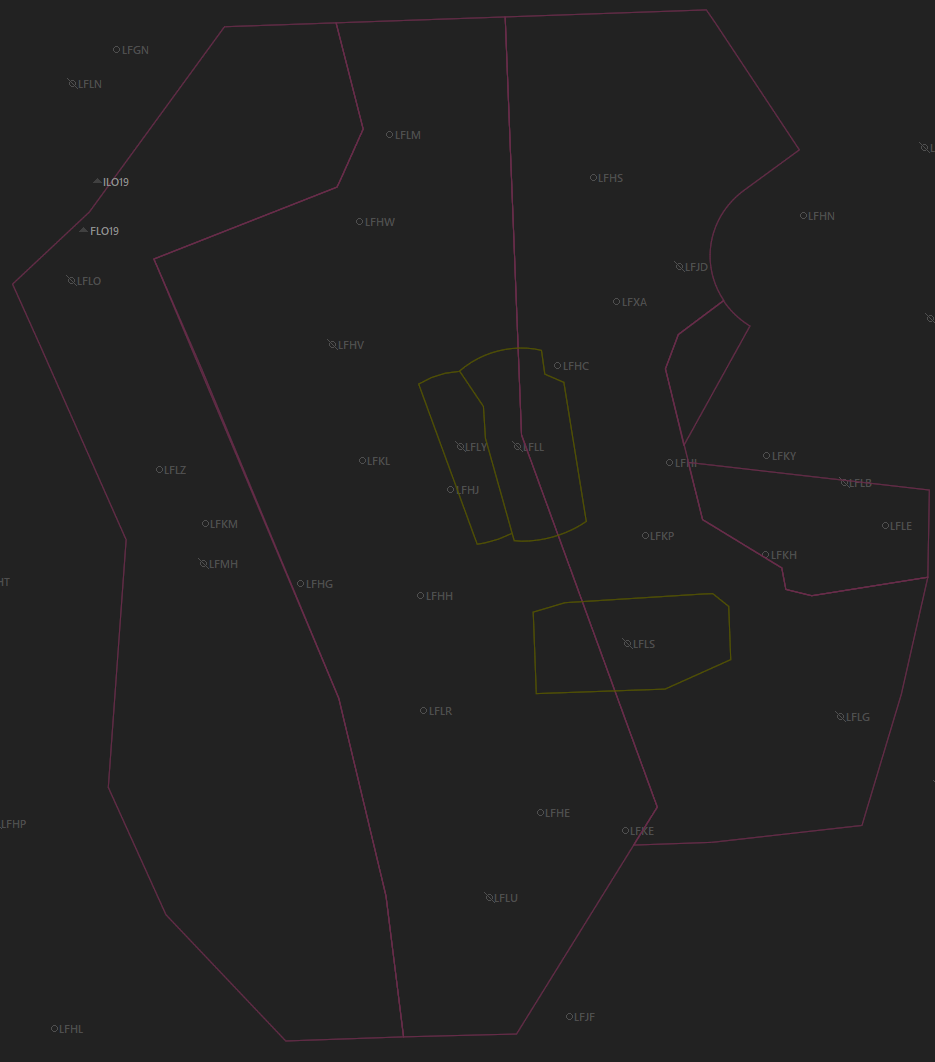

5.6 Les aérodromes et héliports du secteur

Le secteur de Lyon comporte plusieurs aéroports contrôlé, un aérodrome géré par un agent AFIS, ainsi que des hélistations et des aérodromes en auto-information (A/A).

5.6.1 Les aérodromes contrôlés

Aérodrome	Informations
LFLY - Lyon Bron	Fiche
LFLB - Chambéry	Fiche
LFLS - Grenoble Alpes Isère	Fiche
LFLG - Grenoble le Versoud	Fiche
LFLP - Annecy Meythet	Fiche

5.6.2 Les aérodromes sous agent AFIS

RAPPEL :
Les aérodromes gérés par un agent AFIS sont des espaces non contrôlés. Sur IVAO, l’ATC connecté en position Tour doit prendre l’indicatif (LFXX_FIS_TWR) et ne fournir que les services d’information trafic et d’alerte. Aucun service de contrôle ne peut être dispensé.

Aérodrome	Informations
LFLU - Valence Chabeuil	VAC

5.6.3 Les aérodromes en auto-information

RAPPEL :
Les aérodromes en auto-information sont des espaces non contrôlés et ne sont pas ouvrable sur IVAO. Cependant, lorsqu’ils se trouvent dans un SIV, le contrôleur à l’approche fournit le service d’information de trafic dans la mesure de sa charge de trafic.

Aérodromes	Informations
LFXA - Ambérieu	VAC
LFKY - Belley Peyrieu
LFLE - Challes les Eaux
LFJD - Corlier altiport
LFKL - Lyon Brindas
LFHJ - Lyon Corbas
LFLM - Macon Charnay
LFHI - Morestel
LFKH - St-Jean d'Avelanne
LFHG - St-Chamont
LFHC - Perouges Meximieux
LFHE - Romans St-Paul
LFKE - St-Jean en Royans
LFLR - St-Rambert
LFHH - Vienne Reventin
LFHV - Villefranche Tarare

5.6.4 Les héliports

Héliports	Informations
Lyon Centre Hospitalier Sud	VAC
Lyon Hôpital Edouard Herriot
Chambéry Centre Hospitalier
Grenoble Hôpital Nord
Annonay Centre Hospitalier
Valence Centre Hospitalier
Lyon Centre Hospitalier Sud

6. Particularités terrain

---

6.1   Allocation des codes transpondeurs

Zone		Plage transpondeur
LFLL TWR		1000
LFLL SIV VFR		7030
TRANSIT LFLL-LFLY et TMA VFR		3720
LFLY TWR VFR		1217
LFLP VFR		1240
LFLS VFR		1220 - 1230
SAMU		7015

6.2   Les espaces délégués

En l'absence de l'approche de Chambéry, Lyon approche gère ses espaces. Le détail des procédures IFR est repris dans la fiche terrain de Chambéry.

6.2.1 Espaces de Chambéry

L'approche de Chambéry comprends également le terrain d'Annecy situé au nord.

Zone	Classe d'espace	Plancher	Plafond	Remarque
CTR 1 LFLB	D	SFC	3 500 ft AMSL ou 1 000 ft ASFC	N/A
CTR 2 LFLB	D	SFC	1 000 ft ASFC
TMA 1	D	5 000 ft AMSL ou 1 000 ft ASFC	FL 095
TMA 2	D	3 000 ft AMSL ou 1 000 ft ASFC	FL 095
TMA 3	D	FL 095	FL 115
TMA 4	E	4 000 ft AMSL ou 1 000 ft ASFC	FL 075

6.2.2 Configurations préférentielles sur LFLB et LFLP

Sur Chambéry (LFLB) du fait de la présence de relief au sud de la piste, la configuration préférentielle en fonction du vent est à contre QFU : arrivées piste 18 et départ piste 36.

Sur Annecy (LFLP), la configuration usuelle est également en contre QFU : arrivée piste 04 et départ piste 22. ATTENTION : il n'existe pas de départ publié pour la piste 04 : pour améliorer la gestion des départs, un départ à vue 04 peut être autorisé de manière à rejoindre un SID 22 dans les conditions suivantes :
- de jour uniquement
- visibilité supérieure ou égale à 5 km et plafond supérieur ou égal à 1500  ft
- le pilote précise le sens du virage lors de la demande de clairance de départ
- MAX IAS 180 kt jusqu'à SOCOF.
- le pilote est responsable du franchissement d'obstacles jusqu'à la rejointe de SOCOF à 4000 ft minimum ; ensuite se conformer au SID 22 attribué.

6.2.3 Altitudes Minimales de Guidage (AMG)

La présence des Alpes et la configuration de Chambéry et Annecy en cul de sac rendent compliqué le guidage sur ces terrains. L'idéal restant de laisser les trafics sur leur procédure.

6.3   LOAs

- Les LOAs ci-dessus concernent la ou les positions ouvertes lors de la session de contrôle. Par exemple : si LFMM_W_CTR est fermée mais LFMM_CTR ouvert, la coordo devra se faire avec LFMM_CTR le cas échéant.
- L'absence de mention dans les LOAs ci-dessus de certains cas entraine la nécessité d'une coordination spécifique avec l'approche ou l'en route concernée.

6.3.1 Coordination En-Route

Les tableaux ci-dessous reprennent les LOAs publiées et disponibles sur le site ivao.fr. En cas d'ouverture du secteur de Marseille complet (LFMM_CTR) sans Marseille Ouest (LFMM_W_CTR), toutes les arrivées seront transférées par LFMM_CTR.

En l'absence d'accord avec la division Suisse, les LoAs entre France et la Suisse sont momentanément suspendus jusqu'à nouvel ordre. Une coordination est nécessaire avec les unités de contrôle Suisse pour chaque traffic.

6.3.1.1 Arrivées

La quasi majorité des trafics sera transférée clairée au FL150 par LFMM_W (ou LFMM_CTR si ce dernier est ouvert sans LFMM_W) incluant les arrivées par le nord.

Les trafics arrivants de MILPA pour le groupe LFLL/LFLY/LFLS et LFLB/LFLP ainsi que pour les arrivées de SALEV pour le groupe LFLB/LFLP seront quant à eux transférés par LSAG ACC, selon les conditions reprises ci-dessous.

Les waypoints suivis d'une * indiquent les stars.

Destination Lyon Saint Exupéry (LFLL) et Lyon Bron (LFLY)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par	Remarques
AMVAR*N/S	AMVAR	FL150	LFMM_W_CTR	Stable au FL150 sur AMVAR
PINED*N/S	PINED	FL130	LFMM_W_CTR	Stable au FL130 sur LL103
MEZIN*N/S  MTL*N/S	ARBON	FL150	LFMM_W_CTR	/
FEDZI*N/S LESPI*N/S	TALAR	FL120	LFMM_W_CTR	Stable au FL120 avant d'entrer dans les TMA de Lyon
MILPA*N/S	/	/	LSAG_CTR	Les conditions du transfert doivent être coordonner avec Swiss Radar

Destination Grenoble Alpes Isère (LFLS)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par	Remarques
LESPI*A	GOFOG	FL120	LFMM_W_CTR	Stable au FL120 sur GOFOG
MEZIN*A / MTL*A	ARBON	FL150	LFMM_W_CTR	/
AMVAR*A	AMVAR	FL150	LFMM_W_CTR	Stable au FL150 sur AMVAR
PINED*A	PINED	FL130	LFMM_W_CTR	Stable au FL130 sur LS662
MILPA*A	/	/	LSAG_CTR	Les conditions du transfert doivent être coordonner avec Swiss Radar

Destination Chambéry (LFLB) ou Annecy (LFLP)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par	Remarques
MEBAK*P / MURRO*P / ROMAM*P	MEBAK/MURRO/ ROMAM	FL150	LFMM_W_CTR	/
FEDZI*P	BEKRI	FL150	LFMM_W_CTR	Stable au FL150 sur BEKRI
PINED*P	PINED	FL130	LFMM_W_CTR	Stable au FL130 sur PINED
AMVAR*P	AMVAR	FL150	LFMM_W_CTR	Stable au FL150 sur AMVAR
SALEV*P/*Q	/	/	LSAG_CTR	Les conditions du transfert doivent être coordonner avec Swiss Radar

Destination Saint Etienne (LFMH)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par	Remarques
A3	BELEP	FL120	LFMM_W_CTR	Via LESPI
/	LSE/ETREK/MINDI/ MEZIN/AMIKO/AGREV	FL150	LFMM_W_CTR	/

Destination Le Puy en Velay (LFHP)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
AGREV/MTL	MURRO	FL150	LFMM_W_CTR
MEZIN	MEZIN	FL150	LFMM_W_CTR

Destination Valence (LFLU)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
/	AGREV/AMIKO/AMVAR/LSE	FL150	LFMM_W_CTR

Destination Saint Yan (LFLN)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
/	BELEP/BUSIL	FL150	LFMM_W_CTR

Destination Orange (LFMO)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
/	MEZIN/AGREV/ AMIKO/ROMAM	FL150	LFMM_W_CTR

Destination Champforgeuil (LFLH) / Dole Tavaux (LFGJ) / Challanges (LFGF) / Nuits-St Georges (LFGZ)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
/	BOBSI	FL150	LFMM_W_CTR

Destination Grenoble Le Versoud (LFLG)

STARs*/ROUTEs	COP	Condition de transfert	Transféré par
/	LSE	FL150	LFMM_W_CTR

6.3.1.2 Départs

L'ensemble des départs, quel que soit le terrain d'origine et le point de sortie sera transféré à LFMM ACC selon les conditions reprises ci-dessous.

Les waypoints suivis d'une * indiquent les Sids.

Départs de Lyon Saint Exupéry (LFLL)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
BELEP*S / REPSI*S	LL796	FL140	LFMM_W_CTR
BUSIL*N	BUSIL	FL140	LFMM_W_CTR
MOKIP*N / MABES*N	BOBSI	FL140	LFMM_W_CTR
RISOR*N	PENAR	FL140	LFMM_W_CTR
ROMAM*N	ROMAM	FL140	LFMM_W_CTR
MURRO*N	MURRO	FL140	LFMM_W_CTR
BELEP*N / REPSI*N	RONIS	FL140	LFMM_W_CTR

Départs de Lyon Bron (LFLY)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
BELEP*T / REPSI*T	LY694	FL140	LFMM_W_CTR
BUSIL*P	BUSIL	FL140	LFMM_W_CTR
MOKIP*P / MABES*P	BOBSI	FL140	LFMM_W_CTR
RISOR*P	PENAR	FL140	LFMM_W_CTR
ROMAM*P	ROMAM	FL140	LFMM_W_CTR
MURRO*P	MURRO	FL140	LFMM_W_CTR
BELEP*P / REPSI*P	RONIS	FL140	LFMM_W_CTR

Départs de Grenoble Alpes Isère (LFLS)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
DANBO*E/*W	DANBO	FL140	LFMM_W_CTR
RISOR*E/*W	RISOR	FL140	LFMM_W_CTR
ROMAM*E/*W	ROMAM	FL140	LFMM_W_CTR
BELEP*E/*W	BELEP	FL140	LFMM_W_CTR
REPSI*E/*W	REPSI	FL140	LFMM_W_CTR
MURRO*E/*W	MURRO	FL140	LFMM_W_CTR

Départs de Chambéry (LFLB) ou Annecy (LFLP)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
ROMAM*L/*R/*C (LB) *A (LP)	ROMAM	FL140	LFMM_W_CTR
BUSIL/BULOL*L/*R/*C (LB) *A (LP)	BULOL	FL140	LFMM_W_CTR
LSE*L/*R/*C (LB) *A (LP)	LSE	FL140	LFMM_W_CTR

Départs de Valence (LFLU)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
/	AMIKO	FL140	LFMM_W_CTR
/	ROMAM	FL140	LFMM_W_CTR

Départs de Orange (LFMO) via MTL uniquement

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
/	MEZIN	FL140	LFMM_W_CTR
/	AGREV	FL140	LFMM_W_CTR
/	AMIKO	FL140	LFMM_W_CTR
/	ROMAM	FL140	LFMM_W_CTR

Départs de Saint Etienne (LFMH)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
/	BELVU	FL140	LFMM_W_CTR
/	MEBAK	FL140	LFMM_W_CTR
/	AMIKO	FL140	LFMM_W_CTR
/	MURRO	FL140	LFMM_W_CTR

Départs du Puy en Velay (LFHP)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
/	MURRO	FL140	LFMM_W_CTR
/	AMIKO	FL140	LFMM_W_CTR
/	MTL	FL140	LFMM_W_CTR

Départs de Saint Yan (LFLN)

SIDs/ROUTEs	COP	Condition de transfert	Transféré vers
/	LESPI	FL140	LFMM_W_CTR
/	BUSIL	FL140	LFMM_W_CTR

6.4.2 Coordination approches adjacentes

Provence Approche (LFML_APP)

TMAs Provence -> TMAs Lyon
Destination	Route	FL	Remarques
Transit TMAs Lyon	A3 R31 R16	Pair	RFL entre FL085 et FL145
	A6 Z16 V44	Pair	RFL<FL145
Dpuis LFMO -> TMAs Lyon		FL120
TMAs Provence -> LFLU		Sur coordination (FL<110)	Dct LARSU, VARUX ou IKNAH
TMAs Lyon -> TMAs Provence
Destination	Route	FL	Remarques
Transit dans TMAs Provence	A3 R31 R16	Impair	RFL entre FL085 et FL145
	A6 Z16	Impair	RFL<145
LFMO		Sur coordination
Depuis LFLU -> TMAs Provence		Sur coordination

Saint Yan Approche (LFLN_APP)

TMAs Saint Yan -> TMAs Lyon
Destination	Route	FL	Remarques
/	J34/B25	FL070	/
TMAs Lyon -> TMAs Saint Yan
Destination	Route	FL	Remarques
/	J34/B25/A2	FL080	/

Clermont Apprcohe (LFLC)

TMAs Clermont -> TMAs Lyon
Destination	Route	FL	Remarques
/	A3/B25/J34	Impair	Via LESPI/BUSIL avec RFL entre FL085 et FL115
/	T544/G53	Pair	RFL entre FL085 et FL145 en route sur MINDI/MEZIN
/	T544/G53	Pair	RFL en dessous du FL085 en route sur MURRO/AMIKO
/	R31/R161	Impair	RFL entre FL085 et FL145 en route sur PIMAK/MINDO
/	H38	Impair	RFL en FL115 et FL145 en route sur BELEP
/	BELEP	Stable au RFL	Départ BELEP de LFLC avec RFL sous le niveau FL145
/	ROA	Stable au RFL	Départ ROA de LFLC avec RFL sous le niveau FL115
TMAs Lyon -> TMAs Clermont
Destination	Route	FL	Remarques
/	J34/B25/A2	Pair	Via LESPI/BUSIL avec RFL entre FL085 et FL115
/	T544/G53	Impair	RFL entre FL085 et FL145 en route sur MINDI/MEZIN
/	T544/G53	Impair	RFL en dessous du FL085 en route sur MURRO/AMIKO
/	R31/R161	Pair	RFL entre FL085 et FL145 en route sur PIMAK/MINDO
/	H38/Z48	Pair	RFL entre FL115 et FL145 en route sur BELEP/PIMAK
LFLC	REPSI	FL140	Départs de LFLL/LFLY/LFLS. Si RFL sous le FL140 coordonner les conditions de transferts

Chambéry Approche (LFLB_APP)

Les waypoints suivis d'une * indiquent les Sids.

TMAs Chambéry-> TMAs Lyon
Destination	Route	FL	Remarques
/	BULOL/BUSIL/LSE/ROMAM*A/*C/*L	FL110	/
/	BULOL/BUSIL/LSE/ROMAM*R	FL090	/
LFLL/LFLY/LFLS	LTP*A/*C/*L/*R	FL080	/
TMAs Lyon -> TMAs Chambéry
Destination	Route	FL	Remarques
LFLB/LFLP	GOVNA	A coordonner	/
/	Z16/N871	A coordonner	/

7. Crédits

---

7.1 Liens utiles

·       IVAO France

·       Section Instruction Division France

·       Cartes du SIA

·       Contact FIR de Marseille

7.2 Rester en contact

Discord

La Division France met à disposition de ses membres un serveur Discord où vous trouverez un espace pour coordonner des trafics avec les contrôleurs adjacents, discuter avec d’autres membres ou simplement poser des questions. Le lien pour rejoindre le serveur se trouve ici.

Réseaux Sociaux

La Division France propose à ses membres de suivre les activités de la Division et des différentes FIR via une page et des groupes FaceBook et une page Instagram.

---

Ce document a été édité et mis à jour par la Division IVAO France

© IVAO France

FIR de Marseille

AIRAC 2605
