Réseau

1. Routes

1.0 Généralités

Dans le cadre de l'application du concept d'utilisation flexible de l'espace aérien, on distingue :

  • Des routes permanentes (PDR)
  • Des routes (ou portions de route) conditionnelles (CDR)
  • Des zones temporairement réservées (TRA ou CBA)

Les CDR sont établies au travers des TRA ou CBA. Les activités planifiées et les conditions d'utilisation des TRA, CBA, des zones R et D sont disponibles sur la page SO du site de la division (https://www.ivao.fr/fr/pages/so/tools). Les différents tronçons d'une même route peuvent être permanents ou conditionnels.

Certaines routes ou tronçons de routes sont désignés conditionnels de catégorie 1 (CDR1) pendant des périodes spécifiées durant lesquelles ils sont planifiables en permanence. Il est alors spécifié un itinéraire de contournement utilisable sur instruction de l'ATC. En l'absence d'une telle information, en cas d'activité militaire, le vol peut être re-routé sur instruction de l'ATC via le réseau permanent utilisable en semaine.

1.1 Liste des routes ATS publiées à l'AIP

Une description détaillée des itinéraires est disponible sur le site internet du SIA (https://www.sia.aviation-civile.gouv.fr/). Pour y accéder, sélectionner l'onglet "AIP" puis l'onglet "eAIP France", puis l'AIRAC concerné. L'ensemble des routes françaises est ensuite répertoriée dans la partie ENR 3.2.

1.2 Description des directes (DCT) publiées

Afin d'optimiser la planification de l'emport carburant des compagnies, un ensemble de DCT planifiables de nuit ou H24 a été mis en place. Elles sont mises à jour si besoin à chaque AIRAC. L’ensemble des DCT concernant Reims, avec leurs restrictions et conditions d’utilisation, sont répertoriées dans le RAD (Annex 3B) disponible sur le NM Portal : https://www.nm.eurocontrol.int/RAD/index.html
Pour télécharger le fichier Excel récapitulant les DCT publiées dans Reims, sélectionner l’AIRAC en cours, télécharger le dernier « Rolling RAD » en cours. Une fois le fichier télécharger, sélectionner l’onglet « Annex 3B DCT », puis filtrer « LFEE » en colonne « ATC Unit ».

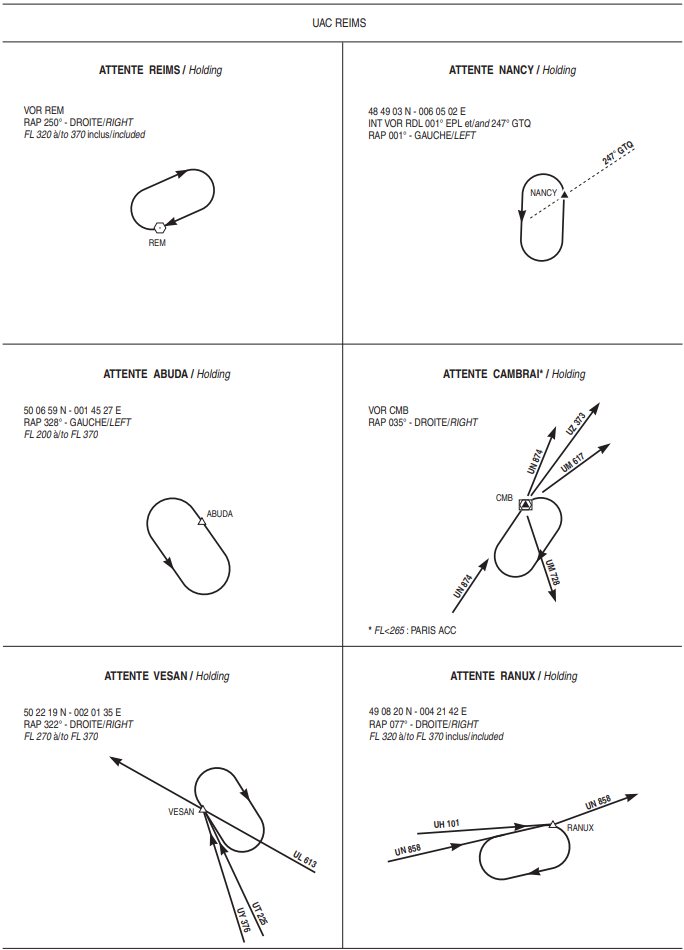

2. Attentes Haute Altitude

2.0 Présentation générale


Selon l'AIP ENR 3.4, ces circuits sont utilisables uniquement sur instruction de l'ATC et sous surveillance radar. Sauf indication contraire dans les descriptions, celles-ci sont utilisables dans les conditions suivantes :

  •  Au-dessus du FL195
  • Angle d'inclinaison minimal en virage de 25°
  • Nombre de Mach maximum en attente M0.80 pour les niveaux compris entre le FL195 et le FL340, M0.83 pour les niveaux supérieurs à FL340. Ce nombre de Mach maximum doit être respecté dès le premier passage sur le repère de base de l'attente
  • La branche d'éloignement est de 1min30s pour les circuits en hippodrome

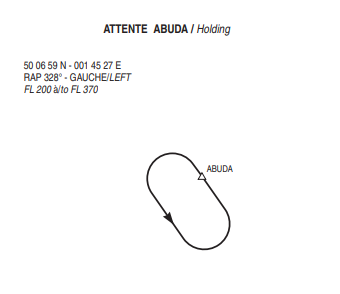

2.1 Attente ABUDA


Phraséologie à utiliser :

Hold at ABUDA level ..., inbound track 328 degrees,  left hand pattern, outbound time 1 minute 30 seconds

Lorsque Londres (EGTT) ne peut plus absorber de trafic en provenance de Reims, LFEE_CTR dispose de deux attentes en route ABUDA et VESAN, qui sont non stratégiquement séparées.

Les attentes ABUDA et VESAN ne sont pas protégées l'une de l'autre : ne pas les utiliser simultanément au même FL. Selon le FL d'utilisation, l'attente ABUDA peut interférer avec :

  • UM733 : KOPOR - SUBIP
  • UT421 : KUNAV - KESAX - PIREG
  • UN873 : ELCOB - VEKIN *
  • UT225 : ATREX - VESAN
  • UL613 : NURMO - RATUK
  • UN874 : BAMES - KOPOR - EGOZE - NURMO - PERON - CMB
  • UT10 : DIDOR - ALESO
  • UY376 : KOPOR - VESAN

L'attente ABUDA n'interfère pas avec l'UL15

* Il peut être utile de coordonner avec Brest (LFRR) les FL d'attentes à ABUDA afin d'éviter les conflits entre un trafic dans l'attente et un trafic sur l'UN873

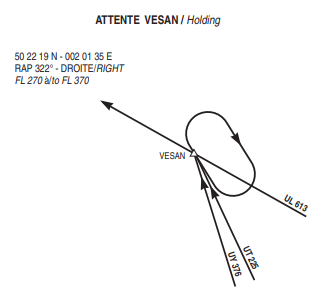

2.2 Attente VESAN


Phraséologie à utiliser :

Hold at VESAN level ..., inbound track 322 degrees, right hand pattern, outbound time 1 minute 30 seconds

Lorsque Londres (EGTT) ne peut plus absorber de trafic en provenance de Reims, LFEE_CTR dispose de deux attentes en route ABUDA et VESAN, qui sont non stratégiquement séparées.

Les attentes ABUDA et VESAN ne sont pas protégées l'une de l'autre : ne pas les utiliser simultanément au même FL. Selon le FL d'utilisation, l'attente VESAN peut interférer avec l'attente de CMB et avec :

  • UT225 : ATREX - VESAN
  • UT421 : IRBAL - PIREG - KUNAV
  • UL613 : NURMO - RATUK
  • UT10 : DIDOR - ALESO
  • UY376 : KOPOR - VESAN
  • UM976 : KOPOR - ABNUR
  • UN974 : KOPOR - CMB
  • UN873 : ELCOB - VEKIN
  • UL15 : MOTOX - LESDO
  • UY873 : LUMIL - BELOB - DENUT

2.3 Attente CMB


Phraséologie à utiliser :

Hold at CMB level ..., inbound track 035 degrees, right hand pattern, outbound time 1 minute 30 seconds

Lorsque Maastricht (EDYY) ne peut plus absorber le trafic en provenance de Reims, il est possible d'activer l'attente en route de CMB.

L'attente de CMB interfère avec :

  • UL15 : MOTOX - RANUX
  • UL613 : DIDOR - NURMO - VESAN
  • UM728 : CMB - LESDO
  • UN872 : CIV - LESDO - KOVIN
  • UN873 : ELCOB - VEKIN
  • UN874 : KOPOR - EGOZE - NURMO - PERON - CMB - VEKIN
  • UY873 : LUMIL - BELOB

2.4 Attente NANCY


Phraséologie à utiliser :

Hold at NANCY level ..., inbound track 001 degrees, left hand pattern, outbound time 1 minute 30 seconds

L'utilisation de l'attente de NANCY est une procédure exceptionnelle. Cette attente ne doit être activée que par suite d'un refus de trafic à Maastricht. Le volume de l'attente interférant avec la zone de délégation de contrôle à Maastricht, lors de son activation, la délégation de contrôle est suspendue.

L'attente de NANCY interfère avec les trajectoires :

  • ETINO - BEGAR/DEVDI/LUPEN/SHARA
  • TORPA - LUL - EPL - NANCY - ROUSY
  • LUVAL - DEVDI/BEGAR
  • EPL - GIVOR
  • EPL - LUVAL
  • LASIV - LANVI
  • IXILU - GIVOR
  • LUL - GIVOR

L'attente de NANCY n'interfère à aucun niveau avec :

  • La TRA 22A
  • Les axes ROUSY - GTQ et GTQ - TIRSO

2.5 Attente RANUX


Phraséologie à utiliser :

Hold at RANUX level ..., inbound track 077 degrees, right hand pattern, outbound time 1 minute 30 seconds

Lorsque Maastricht ne plus absorber de trafic en provenance de Reims, il est possible d'activer l'attente en route de RANUX.

Les attentes RANUX et REM ne sont pas protégées les unes des autres : ne pas les utiliser simultanément au même niveau. Selon le niveau d'utilisation, l'attente RANUX peut interférer avec :

  • UL161 : LASIV - SUKHA
  • UG42 : LESDO - BUBLI - LUVAL
  • UL613 : KOTUN - DIDOR
  • UN857 : RAPOR - GIMER
  • UN858 : TSU - RANUX
  • UL15 : LESDO - RANUX - ETINO
  • UH101 : NIPOR - RANUX
  • UM163 : TSU - CTL - VALEK
  • UT10 : RLP - CTL
  • CTL - ARDEN

2.6 Attente REM


Phraséologie à utiliser :

Hold at REM level ..., inbound track 250 degrees, right hand pattern, outbound time 1 minute 30 seconds

Lorsque Brest ne peut plus absorber le trafic en provenance de Maastricht, Reims dispose de l'attente en route REM.

L'attente n'est utilisable que pour les survols de la TMA Paris compris entre les FL320 et 370. Les attentes REM et RANUX ne sont pas protégées les unes des autres : ne pas les utiliser simultanément au même niveau.

L'attente REM interfère avec :

  • UH101 : NIPOR - RANUX
  • UL15 : MOTOX - RANUX - ETINO
  • UN858 : TSU - RANUX - VALEK
  • UN857 : RAPOR - GIMER - RESMI
  • UT300 : GIMER - BSN - PON
  • CTL - ARDEN
  • FAMEN - BSN

2.7 Attente DJL

L'attente CAG haute altitude de DJL est gérée par Paris (LFFF) jusqu'au FL350. Il n'est pas prévu de l'activer au-dessus de ce niveau, sauf coordination entre Paris et Reims. L'attente de DJL est officiellement publiée jusqu'au FL380. Cependant, le volume de protection de l'attente risquant d'interférer avec la route UT423, Paris limite son utilisation au FL350.

Paris peut assigner à Reims des niveaux de vol en fonction de ceux disponibles dans l'attente.
